Trong quá trình thực hành tính toán tải trọng gió theo TCVN 2737:2023 cho công trình nhà dạng khối hộp chữ nhật, rất nhiều kỹ sư băn khoăn: Khi nào áp dụng Bảng F.4 (áp lực gió lên tường thẳng đứng) và khi nào áp dụng Mục F.16 & F.18 (công trình có mặt cắt ngang hình chữ nhật xét đến độ mảnh hiệu dụng)?
Vì sao cùng một mặt bằng chữ nhật, hai phương pháp này lại cho ra hệ số khí động khác nhau? Bài viết này sẽ phân tích chi tiết bản chất cơ học, phạm vi áp dụng, sự khác biệt khi mô hình hóa ETABS, cùng những ghi chú then chốt trong EN 1991-1-4 mà TCVN 2737:2023 đã lược bỏ.
1Tổng quan hai phương pháp khí động (F.4 & F.16)
TCVN 2737:2023 kế thừa và biên soạn phần lớn nội dung khí động học từ tiêu chuẩn EN 1991-1-4:2005. Trong đó, đối với kết cấu nhà hình hộp chữ nhật thẳng đứng, tiêu chuẩn cung cấp 2 phương pháp tiếp cận hoàn toàn khác biệt về mặt bản chất:
Phương pháp Hệ số Áp lực Bề mặt (Surface Pressure Method)
Tiêu chuẩn chia bề mặt bao che công trình thành các vùng cục bộ: Vùng D (mặt đón gió), Vùng E (mặt khuất gió), Vùng A, B, C (mặt hông). Hệ số áp lực ngoài ce được quy định độc lập cho từng bề mặt:
- Mặt đón gió (Vùng D): ce,D = +0,8 (khi h/d ≥ 1,0) hoặc +0,7 (khi h/d ≤ 0,25).
- Mặt khuất gió (Vùng E): ce,E = -0,7 (khi h/d ≥ 5,0), -0,5 (khi h/d = 1,0) hoặc -0,3 (khi h/d ≤ 0,25).
- Hợp lực tác dụng tổng thể theo phương gió: cd = ce,D - ce,E thay đổi từ 1,00 (nhà thấp bè) đến 1,30 (nhà thông thường) và lên tới 1,50 (nhà thon cao).
Phương pháp Hệ số Lực Toàn thể (Force Coefficient Method)
Xem xét công trình như một vật thể không gian 3 chiều chịu lực cản tổng thể trong dòng khí quyển rối. Lực khí động tổng thể được tính trực tiếp thông qua hệ số lực cx:
- cx∞: Hệ số cản của hình trụ có chiều dài vô hạn (tra Hình F.22 phụ thuộc tỉ số d/b).
- kλ: Hệ số xét đến độ mảnh hiệu dụng λe và hệ số đặc φ của công trình (tra Hình F.27).
2So sánh bản chất cơ học (F.4 vs F.16)
Sự khác biệt lớn nhất giữa hai phương pháp nằm ở cách tiếp cận bài toán cơ học chất lưu và mức độ phân rã tải trọng:
| Tiêu chí so sánh | Phụ lục F.4 (Hệ số áp lực bề mặt) | Phụ lục F.16 & F.18 (Hệ số lực toàn thể) |
|---|---|---|
| Bản chất khí động | Áp lực vuông góc tác dụng lên từng mét vuông diện tích bề mặt bao che bên ngoài. | Hợp lực cản tổng thể (drag force) của cả khối công trình trong dòng chảy không khí. |
| Đặc trưng hình học xét đến | Phụ thuộc tỉ số h/d với 3 mốc nội suy: mức hút mặt sau Vùng E là -0,7 (h/d ≥ 5), -0,5 (h/d = 1), -0,3 (h/d ≤ 0,25). | Phụ thuộc đồng thời vào tỉ số bình diện d/b (Hình F.22) và độ mảnh hiệu dụng λe (chiều cao H so với B, L theo Bảng F.15). |
| Phân rã thành phần gió | Bóc tách rõ ràng: Gió đẩy mặt đón (+0,8 hoặc +0,7), Gió hút mặt sau (-0,7 đến -0,3), Áp lực hông Vùng A, B, C (-1,2 đến -0,5). | Không bóc tách. Chỉ cho ra một giá trị lực cản tổng thể duy nhất tác dụng lên diện tích chắn gió chiếu. |
| Mô hình hóa kết cấu ETABS | Linh hoạt cao: Gán được Tải dầm biên (kN/m), Áp lực vỏ bao che/facade (kN/m²), hoặc gán lực tầng vào tâm. | Cố định: Chỉ gán lực tầng tập trung vào tâm sàn (Diaphragm Center). Không có cơ sở để chia tách vào dầm biên hay facade. |
| Mức độ an toàn/kinh tế | Tổng hệ số đón + hút dao động từ 1,00 đến 1,50. Với nhà cao tầng (h/d ≥ 5), tổng hệ số lên tới 1,50 do không xét hiệu ứng dòng khí thoát qua đỉnh mái. | Phản ánh trơn tru khí động học thực tế; tính toán sát với thí nghiệm hầm gió nhờ hệ số độ mảnh kλ xét đến luồng xoáy thoát đỉnh 3D. |
Quy tắc cốt lõi về mô hình hóa tải trọng
3Khi nào dùng F.4? Khi nào dùng F.16?
Việc lựa chọn phương pháp không dựa trên cảm tính hay suy diễn chiều cao một cách tùy tiện, mà dựa trên bản chất bài toán thiết kế kết cấu và chỉ dẫn chuyển tiếp hình học trong tiêu chuẩn:
- Thiết kế kết cấu bao che và cấu kiện phụ trợ (Components & Cladding): Bắt buộc dùng F.4 để tính vách kính facade, cửa sổ, tấm ốp alu, xà gồ tường, liên kết neo và kiểm tra nồng độ áp lực cục bộ tại các vùng góc mép xoáy lốc (Vùng A, B).
- Thiết kế dầm biên / cột biên ngoài chu vi: Cần xác định áp lực đẩy mặt đón gió (+0,8 hoặc +0,7) và hút mặt sau (-0,7 đến -0,3) để gán tải phân bố (kN/m) kiểm tra mô men uốn ngang cục bộ của dầm chu vi.
- Công trình có độ mảnh thông thường (tỉ số h/d ≤ 5): Đối ứng trực tiếp với Note 2 Bảng 7.1 EN 1991-1-4, các công trình không thuộc nhóm quá thanh mảnh (h/d ≤ 5) hoàn toàn phù hợp để tính toán theo Bảng F.4; tổng hệ số cản đón + hút dao động từ 1,00 đến 1,50 (trong đó nhóm nhà thấp tầng hoặc dạng bè rộng h/d ≤ 1,0 dao động từ 1,00 đến 1,30, phản ánh trực quan và an toàn cho kết cấu chính).
- Thiết kế hệ kết cấu chịu lực chính (Main Wind-Force Resisting System - MWFRS): Tính toán nội lực cột, vách, lõi thang máy, lực cắt đáy (Base Shear), mô men lật (Overturning Moment) và chuyển vị đỉnh công trình.
- Công trình thanh mảnh có tỉ số h/d > 5 (theo chỉ dẫn EN 1991-1-4, Bảng 7.1 Note 2): Khi công trình có độ mảnh lớn, dòng khí uốn lượn 3 chiều và thoát qua đỉnh mái; hệ số lực cản cx = cx∞ · kλ phản ánh chính xác hiệu ứng suy giảm dòng chảy thực tế.
- Mô hình tổng thể gán lực tầng vào tâm đón gió (Diaphragm Geometric Center): Đơn giản hóa mô hình ETABS bằng cách gán lực cản tổng thể từng tầng trực tiếp vào tâm hình học / tâm diện tích đón gió của sàn (kèm theo độ lệch tâm nếu có xét mô men xoắn).
- Mặt bằng có tỉ số d/b khác biệt lớn: Hình F.22 phản ánh chính xác sự khác biệt hệ số cản cx∞khi gió thổi vào mặt rộng (d/b < 1) so với mặt hẹp (d/b > 1), điều mà Bảng F.4 chưa thể hiện hết.
4Những điểm thiếu sót so với EN 1991-1-4

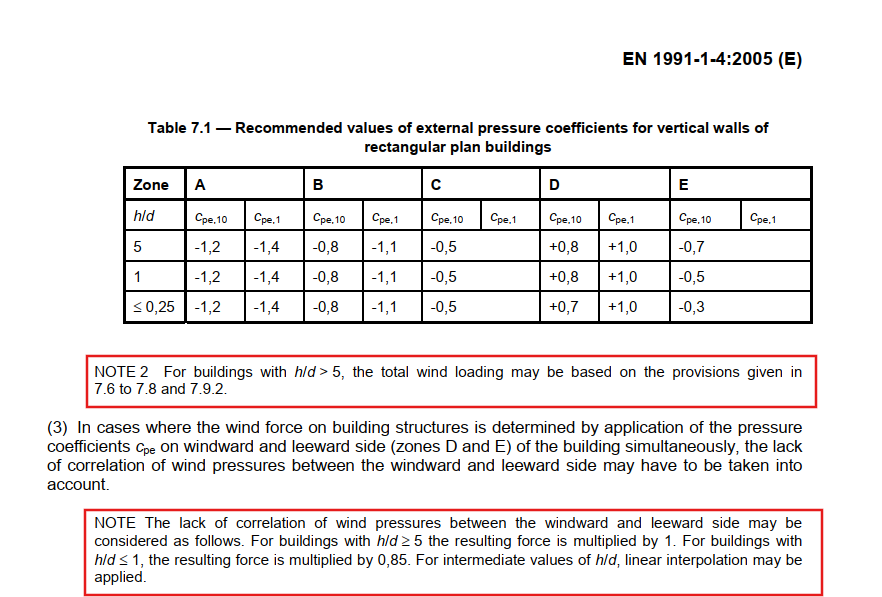

Khi đối chiếu trực tiếp văn bản gốc EN 1991-1-4:2005 (Bảng 7.1 và Mục 7.2.2) với TCVN 2737:2023 (Bảng F.4), chúng ta nhận thấy có hai lưu ý kỹ thuật mang tính quyết định đã bị người biên soạn tiêu chuẩn lược bỏ:
Chỉ dẫn chuyển tiếp sang phương pháp hệ số lực khi tỉ số h/d> 5
Ý nghĩa kỹ thuật: Trong EN 1991-1-4, tác giả tiêu chuẩn đã lường trước việc áp dụng bảng áp lực bề mặt cho các tháp cao thanh mảnh (h/d> 5) là không tối ưu. Vì vậy, Note 2 của Table 7.1 chỉ dẫn rõ: Khi công trình có tỉ số h/d > 5, toàn bộ tải trọng gió tác dụng lên kết cấu chính nên được xác định theo Mục 7.6 (chính là Phụ lục F.16 & F.18 của TCVN).
Việc TCVN 2737:2023 bỏ qua ghi chú này là nguyên nhân chính khiến kỹ sư Việt Nam bối rối không biết khi nào chuyển tiếp giữa hai phụ lục!
Hệ số suy giảm do bất tương quan áp lực đón và hút (Lack of Correlation = 0,85)
"(3) In cases where the wind force on building structures is determined by application of the pressure coefficients cpe on windward and leeward side (zones D and E) of the building simultaneously, the lack of correlation of wind pressures between the windward and leeward side may have to be taken into account."
"NOTE: The lack of correlation may be considered as follows: For buildings with h/d ≥ 5, resulting force is multiplied by 1,0. For buildings with h/d ≤ 1, resulting force is multiplied by 0,85. For intermediate values, linear interpolation may be applied."
Bản chất vật lý của hiện tượng: Gió trong khí quyển là một quá trình ngẫu nhiên hỗn loạn (turbulent flow). Đỉnh xung áp suất đẩy tại mặt đón gió (Zone D) và đỉnh xung áp suất hút tại mặt sau (Zone E) không bao giờ xảy ra cùng một thời điểm (non-synchronous peak pressures).
- Đối với nhà bè thấp, diện tích mặt bằng lớn (h/d ≤ 1): Dòng khí cần thời gian để tách dòng từ mép trước di chuyển qua chiều sâu d ra phía sau để hình thành xoáy hút. Mức độ liên kết tương quan giữa hai mặt cực kỳ lỏng lẻo. Do đó, EN 1991-1-4 cho phép giảm ngay 15% tổng lực gió (nhân hệ số 0,85).
- Đối với nhà thanh mảnh (h/d ≥ 5): Tương quan không gian mạnh hơn, hệ số là 1,0.
- Ở khoảng giữa (1 < h/d < 5): Nội suy tuyến tính từ 0,85 đến 1,0.
Vì TCVN 2737:2023 không đưa ghi chú này vào, kỹ sư Việt Nam khi tính theo Bảng F.4 luôn phải lấy tròn tổng đại số cd = ce,D - ce,E (1,00 đến 1,30 khi h/d ≤ 1) mà không được xét hệ số suy giảm thiếu tương quan (0,85), dẫn đến lực gió tổng thể cho các nhà thấp hoặc nhà mặt bằng sâu bị tăng thêm khoảng 15% so với tính toán gốc Eurocode.
5Khuyến nghị thực hành thiết kế kết cấu & Công cụ hỗ trợ VietCons
Từ các phân tích tiêu chuẩn và cơ học khí động nêu trên, quy trình thực hành thiết kế tối ưu cho kỹ sư kết cấu bao gồm:
Mô hình hóa kết cấu chịu lực chính (ETABS):
Sử dụng Phụ lục F.16 & F.18 để xác định lực gió tầng tập trung (Story Force) và gán tại điểm đặt lực gió của từng diaphragm. Phương pháp này phù hợp cho mô hình tổng thể ETABS, phục vụ tính lực cắt đáy, mô men lật và chuyển vị công trình, đồng thời xét ảnh hưởng độ mảnh hiệu dụng.
Thiết kế dầm biên và hệ bao che facade:
Sử dụng Phụ lục F.4 để lấy áp lực gió đẩy (+0,8 hoặc +0,7) và hút (-0,7 đến -0,3) gán tải phân bố Frame Distributed lên dầm biên hoặc kiểm tra chuyển vị cục bộ của tấm tường ngoài / vách kính facade.
Áp dụng công cụ tính toán tự động chuẩn hóa VietCons:
Cả hai phương pháp F.4 và F.16 & F.18 đều đã được tích hợp hoàn chỉnh và kiểm chứng độc lập trên Công cụ tính tải trọng gió TCVN 2737:2023 của VietCons. Hệ thống tự động tính toán hệ số cản, độ mảnh hiệu dụng, xuất biểu đồ trực quan và tạo bảng xuất lực tầng phục vụ mô hình phân tích kết cấu.
